一、項目概述

九寨黃龍機場四期改擴建項目，我公司主要負責供水工程自控系統，包含中控室軟硬件，高位水池及二級泵站房PLC控制柜成套集成、現場接線調試、編程調試及軟件開發，ABB控制柜升級改造，現場儀表成套集成現場接線調試和視頻監控系統接線調試。

在每一個供水泵站安裝超聲波液位計，實時監控水池液位，首先山頂水池液位數據通過光纖傳送到二級加壓泵房,通過PLC采集山頂水池液位，同時通過plc程序與加壓泵房設備聯動用來控制水泵的啟停、閥門的開閉等，將二級加壓泵房的水輸送到山頂水池，同時將一級泵房的液位傳輸?shù)蕉壖訅罕梅浚ㄟ^plc控制一級泵房向二級泵房輸送自來水。中控室安裝上位機軟件控制整個系統的運行，實現整個系統循環自動控制運行。在二級泵房周圍安裝監控攝像頭監控整個泵房設備運行情況，實現無人值守。

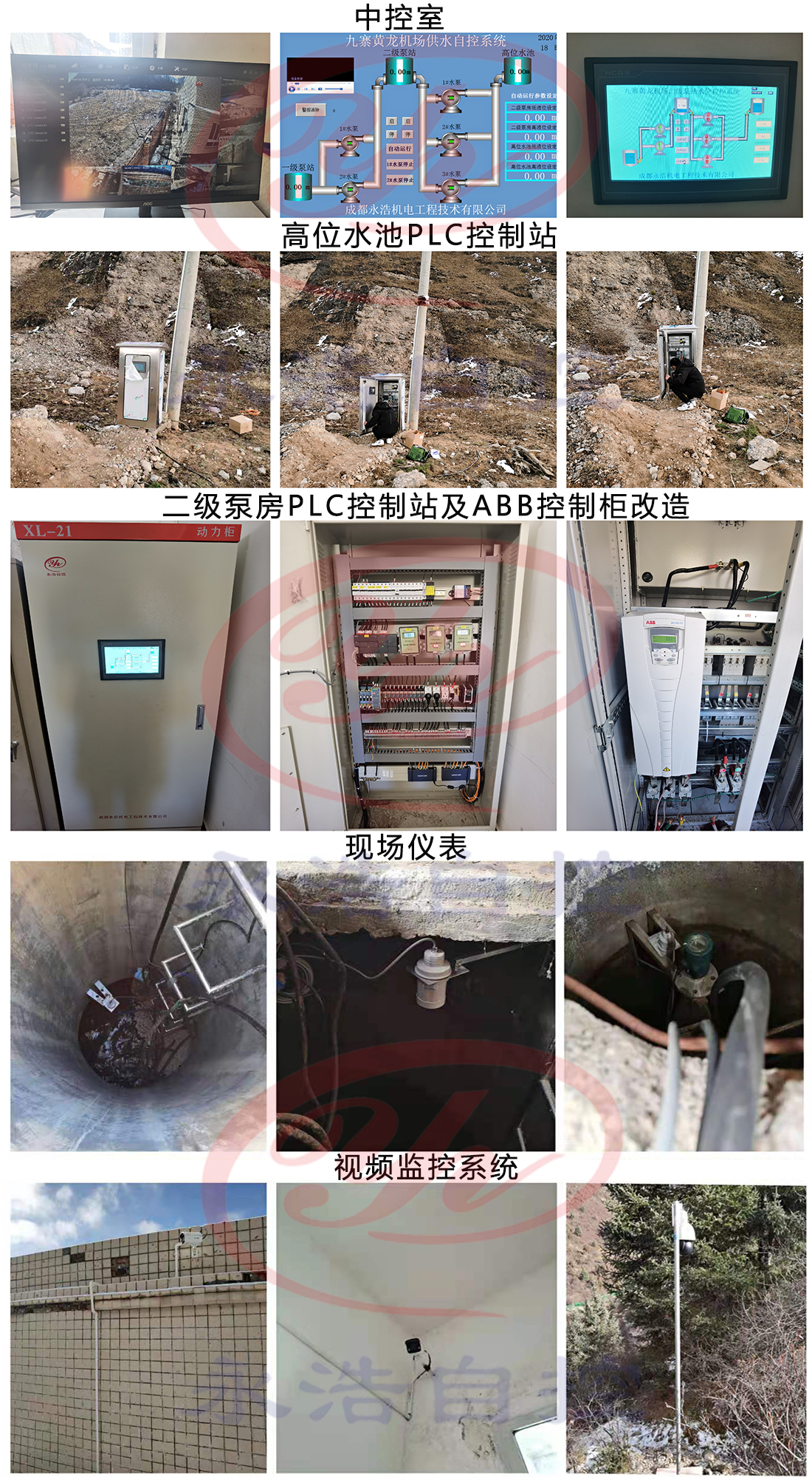

二、現場圖片
